石油化工管道的管道基礎符號包括了線型、介質標識、尺寸與壓力標注。

1.管道線型

粗實線：主工藝管道（帶介質流向箭頭）

細實線：輔助管道（氮?dú)?、儀表風等）

虛線：地下/隱蔽管道

雙線：套管或夾套管道

點劃線：儀表管線（壓力、溫度信號）

2.介質代碼示例

PG?（工藝氣體）、PW?（工藝水）、?HC?（碳?xì)浠衔铮?LO?（潤滑油）

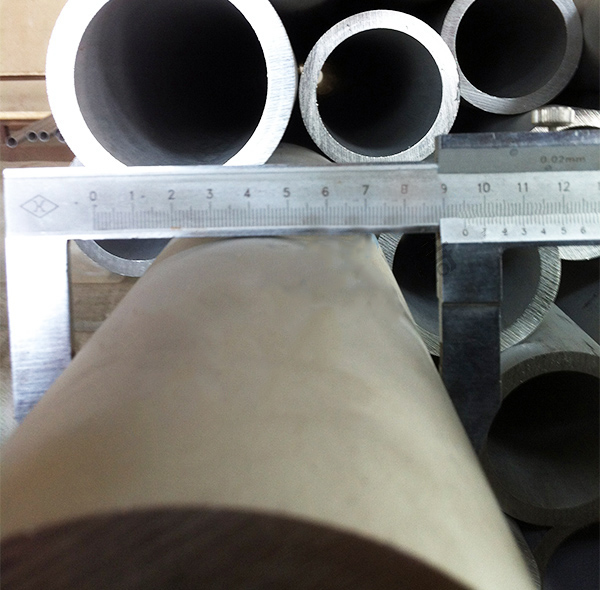

3.尺寸與壓力標注

?DN50 PN16?：公稱直徑50mm，設計壓力16bar；

?SCH40?：管道壁厚等級（SCH為ASME標準代號）；

?↗1%?：管道坡度要求，防止積液或氣阻。
